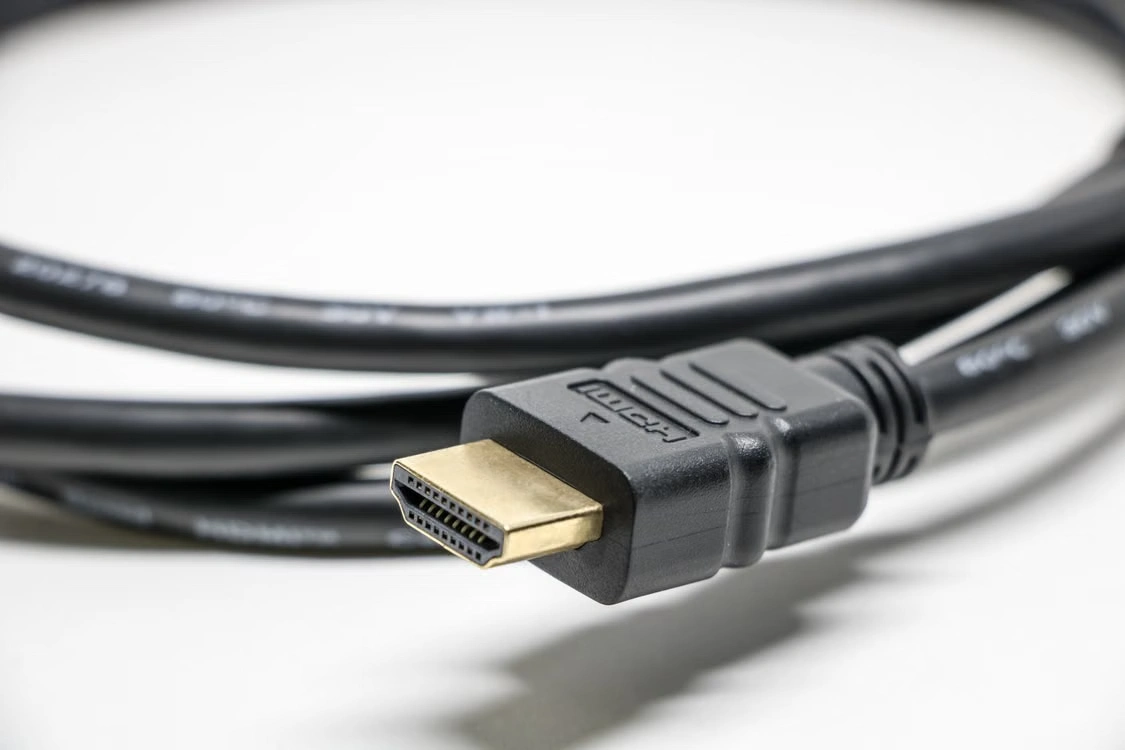

Jak długi może być kabel HDMI?
Podczas wykańczania salonu lub sali kinowej częstym wyzwaniem okazuje się poprowadzenie okablowania pod tynkiem do projektora czy telewizora. Właśnie wtedy pojawia się pytanie: jak długi może być kabel HDMI, aby uniknąć spadku jakości obrazu? Maksymalna wartość dla klasycznego, miedzianego przewodu wynosi około 5 metrów dla pełnego sygnału 4K/120Hz bądź 8K. Na większych dystansach sygnał drastycznie słabnie, dlatego przy instalacjach podtynkowych jedynym pewnym rozwiązaniem są aktywne kable optyczne.
Spis treści
- Miedź a światłowód – jak długi może być kabel HDMI?
- Jak długi może być kabel HDMI do konkretnego zastosowania? Przewodnik po długościach
- Dlaczego miedziany kabel HDMI traci sygnał na długich dystansach?
- Na co zwrócić uwagę przed wpuszczeniem kabla AOC HDMI w ścianę?
- Potrzebujesz wsparcia w doborze okablowania? Skontaktuj się z nami
Miedź a światłowód – jak długi może być kabel HDMI?
Tradycyjne przewody miedziane na długich dystansach nie radzą sobie z wymogami standardu HDMI 2.1. Aktywne kable optyczne konwertują sygnał elektryczny na impulsy świetlne, całkowicie eliminując problem oporu i tłumienia. Najważniejsze różnice przedstawiliśmy w tabeli poniżej.
| Kryterium | Przewód miedziany | Przewód optyczny (AOC) |
| Jak długi może być kabel HDMI? | Do 5 metrów | Nawet do 40+ metrów |
| Przepustowość na 15 m | Spadek poniżej 18 Gbps (brak 4K/120Hz) | Pełne 48 Gbps bez strat sygnału |
| Odporność na zakłócenia (EMI) | Niska (podatność na kable prądowe) | 100% odporności na zakłócenia |
| Elastyczność | Sztywny, gruby, trudny do przeciągnięcia w peszlu | Cienki, giętki, łatwy w montażu |
| Kierunkowość połączenia | Dwukierunkowy | Jednokierunkowy (Source → Display) |
Zastosowanie technologii AOC w ciągach instalacyjnych o długości 10–15 metrów eliminuje ryzyko braku sygnału. Lekka i elastyczna konstrukcja kabla światłowodowego znacząco ułatwia jego przeciąganie w peszlach. Z kolei pełne wsparcie dla przepustowości 48 Gbps zapewnia gotowość na przyszłe standardy audio oraz wideo.
Jak długi może być kabel HDMI do konkretnego zastosowania? Przewodnik po długościach
Wybór odpowiedniej długości przewodu zależy od odległości między urządzeniami oraz miejsca prowadzenia instalacji. Poniżej znajduje się zestawienie optymalnych rozwiązań względem konkretnego zastosowania.
| Długość kabla | Rekomendowana technologia | Najczęstsze zastosowanie |
| 1 – 3 metry | Miedź | Połączenie konsoli, dekodera lub odtwarzacza stojącego bezpośrednio pod TV |
| 3 – 5 metrów | Miedź wysokiej jakości (grube żyły, potrójne ekranowanie) | Prowadzenie przewodu z szafki RTV do telewizora zawieszonego wyżej na ścianie |
| 5 – 7,5 metra | Miedź lub światłowód (AOC) – strefa przejściowa | Podłączenie urządzeń w większym salonie (krótka instalacja w peszlu) |
| 10 – 15 metrów | Aktywny kabel optyczny | Prowadzenie okablowania w ścianie/suficie do projektora lub odległego amplitunera |
| 20 – 40+ metrów | Aktywny kabel optyczny | Zaawansowane instalacje domowe, przesył sygnału między pomieszczeniami |
Jeśli planujesz montaż podtynkowy w peszlu na dystansie od 5–7 metrów w górę, wybór kabla optycznego (AOC) jest jedynym rozwiązaniem, które gwarantuje brak problemów z sygnałem po zamurowaniu ściany.
Dlaczego miedziany kabel HDMI traci sygnał na długich dystansach?
Wraz ze wzrostem długości żyły miedzianej rośnie jej opór elektryczny, co powoduje zjawisko tłumienia sygnału. Standard HDMI 2.1 wymaga ogromnej przepustowości na poziomie 48 Gbps, co przy długim przewodzie prowadzi do zakłóceń elektromagnetycznych (EMI) i utraty pakietów danych. Wykorzystanie miedzianego kabla HDMI na dystansie powyżej 5 metrów oznacza:
- efekt „black screen” – cykliczne zanikanie obrazu, mruganie ekranu lub pojawianie się szumu w wyniku utraty synchronizacji między nadajnikiem a odbiornikiem,
- brak wsparcia dla eARC – niestabilne przesyłanie bądź całkowity brak możliwości transmisji gęstych formatów dźwięku przestrzennego (np. Dolby Atmos),
- degradację parametrów obrazu – wymuszone obniżenie próbkowania kolorów, brak obsługi szerokiej rozpiętości tonalnej HDR oraz blokada funkcji VRR dla konsol nowej generacji.
Zamurowanie miedzianego kabla na dystansie 10–15 metrów niesie wysokie ryzyko trwałego uszkodzenia toru transmisyjnego, którego naprawa po otynkowaniu wiąże się z koniecznością ponownego przeprowadzenia prac remontowych.
Na co zwrócić uwagę przed wpuszczeniem kabla AOC HDMI w ścianę?
W przypadku aktywnych kabli optycznych HDMI błędy popełnione przed otynkowaniem ścian mogą skutkować brakiem sygnału mimo zakupu wysokiej klasy sprzętu. Zanim wpuścisz przewód w rurę osłonową uwzględnij:
- kierunkowość połączenia – wtyk oznaczony jako Source należy podłącz do nadajnika (amplitunera, konsoli lub odtwarzacza 4K), natomiast Display do odbiornika (projektora bądź telewizora),
- dobór peszla – średnica rury osłonowej powinna wynosić minimum 32 mm, aby przepuścić fabryczny wtyk HDMI,
- łagodne łuki – unikanie ostrych gięć pod kątem 90° chroni delikatne włókna szklane wewnątrz kabla przed złamaniem,
- test toru przed zamurowaniem – przed ostatecznym tynkowaniem uruchom cały zestaw, a następnie sprawdź stabilność sygnału 4K/120Hz z HDR oraz poprawne działanie kanału zwrotnego eARC.
Istotnym czynnikiem jest również dobór odpowiednich marek. Do montażu podtynkowego należy stosować wyłącznie sprawdzone przewo dy instalacyjne (np. Sonero, WireWorld, Chord). Gwarantują one pełną przepustowość i wysoką odporność mechaniczną.
